隧道開挖時，準確測量實際輪廓線對施工進度、安全和穩定性至關重要。對比設計輪廓線可發現超欠挖情況，及時調整施工方案。目前常用斷面測量方法包括斷面儀法和三維激光掃描儀法，通過儀器自動觀測和軟件處理生成超欠挖報告。

斷面儀法：傳統的選擇

激光斷面儀是建立在無合作目標可見光激光測距技術和精密數字測角技術之上，採用極座標測量法與計算機技術相結合，操作簡單、準確率高、圖像直觀，廣泛應用於隧道斷面測量不過，該方法架站時需要放樣線路中線點，測量斷面多時效率較低。

斷面儀法的優點是儀器價格便宜，操作簡單，對作業人員要求低。但它的缺點也不容忽視：架站時需要放樣出線路中線點，測量斷面個數多時效率低。

三維激光掃描儀法

三維激光掃描儀法則是近年來隧道工程測量領域的一次重大技術突破。這種技術通過發射激光，快速獲取被測物體表面的三維座標和反射光強度，是一種無接觸式的主動測量方式。它打破了傳統單點測量的模式，具有高效率和高精度的顯著優勢。

本次項目中所使用的盎鋭UCL360SE掃描儀表現尤為出色。它能夠提供±1.5mm的高精度掃描，憑藉全自研雷達每秒25萬點的掃描能力，顯著提升檢測精度。與傳統全站儀測量方式相比，UCL360SE無需多次設置測站，每次掃描僅需幾分鐘即可覆蓋整個斷面，大大減少了人工設置和數據記錄的時間。

技術方案

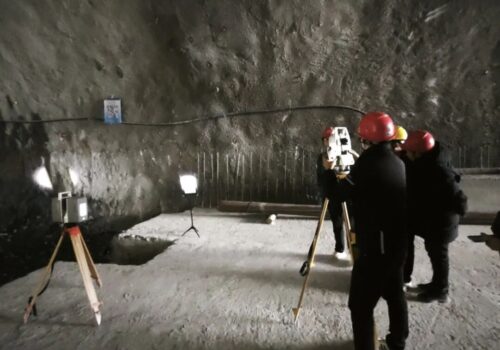

外業數據採集

1、設計隧道內導線與水準測量方案：根據使用的激光掃描儀性能參數及現場環境設定掃描站間距、掃描點密度，確保各測站之間具有一定的掃描重疊度。

2、進行隧道內導線和水準測量：利用掃描儀特有的標靶進行三維座標的傳遞。

3、同步進行隧道三維激光掃描：獲取隧道三維點雲數據，同時獲取標靶點雲數據。

內業數據處理

數據轉換及導出：

1、點雲拼接：根據軟件上的三維模型進行點雲拼接與優化。

2、三維座標轉換：利用測量成果，通過VORTEX軟件計算標靶三維座標。處理完成的點雲數據支持導出多種常見的LAS點雲格式。

線路設計信息錄入：

結合客户的設計線路、斷面等信息，在點雲斷面處理軟件在線平台進行設計線路編輯，輸入完成之後同步到電腦客户端進行數據處理（斷鏈，地鐵線路設計常見的問題，我們也支持哦）。

掃描成果與分析

數據處理與智能分析

將處理後的高質量點雲數據導入百隧雲三維處理軟件軟件，軟件可自動識別里程信息，並一鍵刪除隧道內的噪點，確保數據精準可靠。通過對採集的隧道點雲數據進行分析，準確計算出當前里程段的超挖與欠挖方量，並將數據反饋給現場施工人員，幫助其準確定位需要處理的區域。施工結束後，可再次掃描並評估處理效果，確保施工質量達到預期標準。

智能檢測與決策支持

經過處理後，百隧雲軟件自動生成多樣化報表，實時反饋實際超欠挖情況與方量報告。為隧道的運維管理提供決策支持，提升了響應效率和運維精準性。

總結

目前，三維激光掃描儀方法正在逐漸得到推廣應用。在外業高密度採集大量斷面時，三維激光掃描儀的速度明顯高於斷面儀法，且生成的點雲數據可以構建三維模型，更好地服務於隧道的健康監測。隨着技術的不斷進步，三維激光掃描儀法有望成為未來隧道斷面測量的主流趨勢，為隧道施工安全和質量提供更有力的保障。

百隧雲隧道掃描方案正以其先進的技術和高效的應用，為隧道掘進安全保駕護航。我們期待這項技術在未來能夠得到更廣泛的應用，為更多隧道工程提供精準、高效的支持。
